Категорія: Электроника

Світло для ліжка

access_time personblogadminfolderOpenHAB, Электроника

Вже давно мені не подобалась наявність тільки одного джерела світла у кімнаті. Через це треба було постійно вставати з ліжка щоб його вимкнути чи увімкнути, та й у більшості випадків треба було світло не у кімнаті, а локальне світло біля ліжка. Просто придбати маленький світильник це дуже просто та й займає він додаткове місце. Окрім цього вже багато років після ремонту ліжко чекало виготовлення узголів’я. Час прийшов, було вирішено зробити узголів’я та вмонтувати світло у нього. Основні вимоги до світла:

  • плавне вмикання/вимикання
  • наявність нічника
  • можливість керувати з будь-якої сторони ліжка

Схематично це повинно виглядати так

Створюємо креслення узголів’я, та віддаємо у меблеву майстерню на виготовлення, а тим часом переходимо до створення електроніки та програмного забезпечення.

Апаратна частина

У якості плати керування беремо саморобну плату на ESP32 котра має живлення через мережу Ethernet та перетворювач на 12В потужністю 13 Вт.
Read More

Моніторінг температури у будинку

access_time personblogadminfolderБез категорії, Электроника

Вартість енергоносіїв вимагає бути від сучасних будинків енергоефективними. Одного дня було вирішено перевірити наскільки температура всередині будинку залежить від температури на вулиці коли вдома немає опалення. Щоб ще зробити треба просто розташувати кілька вимірювачів температури, зібрати показники та намалювати графік. Read More

Керування кондиціонером за допомогою OpenHAB

access_time personblogadminfolderOpenHAB, Электроника

Керування кондиціонером за допомогою системи автоматизації будинку може бути корисним, але більшість дешевих домашніх кондиціонерів не мають інтерфейсів для керування. Вони можуть керуватись тільки за допомогою інфрачервоного пульта керування. Гарна новина у тому, що зробити  пристрій котрий буде відправляти на кондиціонер таки самі команди як пульт не складно. В інтернеті можна знайти кілька готових бібліотек, мені більш сподобалась arduino-heatpumpir. Вона підтримує arduino, ESP8266 та з моєю допомогою – ESP32.

arduino-heatpumpir це бібліотека, яка дозволяє керувати кондиціонерами з якогось коду, це не готове рішення. Для керування я бажаю використовувати OpenHAB  за допомогою MQTT. У якості апаратного забезпечення я буду використовувати ESP32 модуль з підтримкою Ethernet. Програмне забезпечення модуля – ESPHome. У результаті треба створити таке рішення:

Read More

Ethernet модуль розумного будинку

access_time personblogadminfolderЭлектроника

Основним компонентом розумного будинку є пристрої які збирають якісь дані та відправляють до центрального модуля чи виконують команди центрального модуля. Зв’язок з центральним модулем може бути як дротовий так й бездротовий. Мої експеріменти:

MODBUS – центральний модуль повинен послідовно опитувати усі пристрої. Для збору даних з лічильника електроенергії гарний вибір (особливо якщо лічильник не має інших інтерфейсів), для збору інформації про стан вимикача освітлення та керування освітленням – на мій погляд поганий вибір. Мій тестовий стенд мав лічильник електроенергії, 1 вимикач та одне реле. Між вмиканням світла та спрацьовуванням реле проходив досить великий інтервал часу (у порівняні з роботою звичайного некерованого вимикача, іноді це займало десь пів секунди чи більше)

MQTT via WiFi – у якості пристроїв я використовував ESP8266 з прошивкою від Letscontrolit.  У цілому усе працювало, але іноді WiFi зв’язок пропадав, що приводило до затримок у передаванні команд (заходиш на кухню, а світло не вмикається). Та й потенційно ці система може бути виведена з ладу при наявності завад у радіоканалі.

Read More

Встановлення та отримання стану виходу/входу за допомогою MQTT шини

access_time personMaksym KrasovskyyfolderOpenHAB, Электроника

Коли ви маєте вимикач та лампу, нічого вам не заважає контролювати напряму стан цієї лампи за допомогою вимикача, але ми не шукаємо простих рішень.

Маємо:

  • вимикач
  • лампа
  • openhab

Бажаємо: підключити лампу та вимикач до openhab, вимикати та вмикати лампу за допомогою цього вимикача.

Апаратне забезпечення: беремо raspberry pi (можна зробити на ESP8266 але є бажання не мати WiFi там, де його можна не мати), на вході зробимо просту схему для захисту (ну якщо вимикач буде далеко, а неподалік буде блискавка), на виході MOC3063 (навіть без додаткового сімістора вона позволяє керувати сучасними лампами).

Виходить щось таке:











Програмне забезпечення: spring-boot java додаток. Додаток можна знайти тут.

Openhab конфігурація:  повинна мати такий запис у секції items:

Switch PI1_SW_1 { mqtt=">[broker:/java-switch/gpio/out/GPIO 2:state:OFF:LOW],>[broker:/java-switch/gpio/out/GPIO 2:state:ON:HIGH],<[broker:/java-switch/gpio/in/GPIO 0:state:MAP(HILO.map)]" }

Як наслідок, воно працює. Затримка між командою зі станом та між та командою на зміну стану є приблизно 50 мс.

Як додаток можна подивитись (та змінити) поточний стан за допомогою веб інтерфейсу:

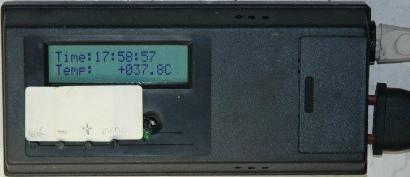

Таймер для аквариума

access_time personMaksym KrasovskyyfolderЭлектроника

Простой таймер для аквариума для включения/выключения освещения и с возможностью индикации температуры

Может
– включение/выключение света в заданное время;
– индикация температуры (в качестве датчика используется DS18B20);
– после изготовления кормушки, автоматическое кормление;

схема здесь

весь проект с исходниками и прошивкой, платой в формате sprint-layout

Простой и удобный програматор можно взять здесь
